Кабель коаксиальный полужесткий RG-405 CF086-50
Характеристики товара
Артикул производителя:
1449
Производитель:
KROKS
Наличие:
под заказ
Габариты (длина , ширина , высота ), мм:
1 000 x 2 x 2
Размеры индивидуальной упаковки (длина , ширина , высота ), мм:
100 x 100 x 10
Масса в индивидуальной упаковке, грамм:
17
Тип кабеля:
RG-405
Волновое сопротивление:
50
Рабочий диапазон температур:
-45° +100 °C
Диаметр центр. проводника, мм:
0,51
Материал цент. проводника:
Гальванизированная медь
Диаметр диэлектрика, мм:
1,68
Материал диэлектрика:
PTFE
Диаметр оплетки, мм:
2,18
Материал оплетки:
TC
Вид кабеля:
Коаксиальный
Материал центр. проводника:
SPC
480
₽

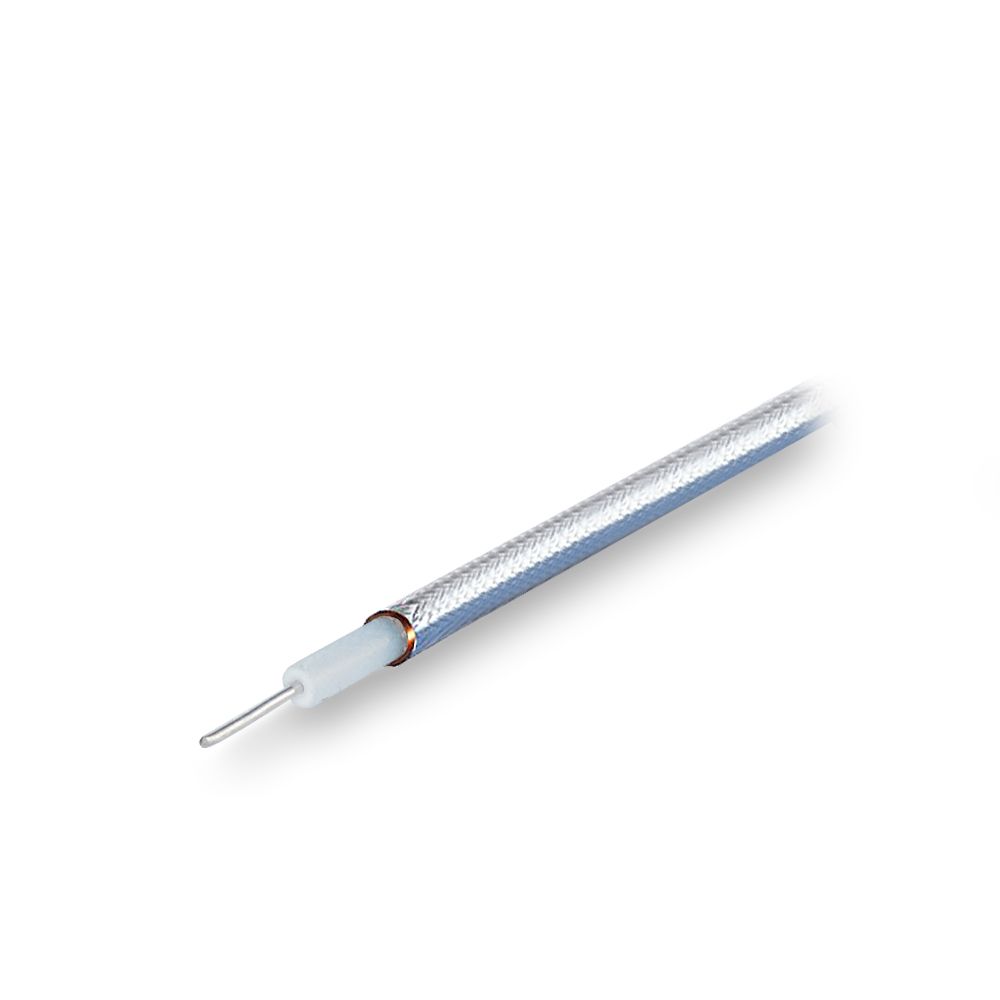

Коаксиальный кабель RG-405 CF086-50 с цельным проводником из гальванизированной меди.
RG-405 CF086-50 (50 Ом) - коаксиальный кабель, применяется в высокочастотных и сверхвысокочастотных радиоэлектронных системах, для коммутации различных модулей и компонентов.
Центральный проводник - одножильный из гальванизированной меди. Поверх диэлектрика из фторопласта наложена оплетка из луженой меди.
Номинальное волновое сопротивление составляет 50 Ом.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 500 | 1000 | 2000 | 3000 | 5000 | 7000 | 10000 | 15000 | 18000 | 20000 |
| Затухание (дБ/100м) | 49 | 72 | 107 | 135 | 180 | 217 | 266 | 334 | 370 | 393 |
Основные характеристики коаксиального кабеля CF086-50
- Импеданс: 50±2 Ом
- Погонная емкость: 95 пФ/м
- Коэффициент укорочения: 1,43
- Диаметр центрального проводника: 0,51 мм
- Материал проводника: медь
- Диаметр диэлектрика: 1,63 мм
- Материал диэлектрика: PTFE - Фторопласт
- Диаметр внешней оплетки: 2,18 мм
- Материал оплетки: луженая медь
- Диапазон рабочих температур: -45° +100° C
Электрические характеристики кабеля CF086-50
- Граничная частота: 63 ГГц
- Максимальная рабочая частота: 40 ГГц
- Коэффициент укорочения: 1.43
- Относительная диэлектрическая проницаемость: 2.07
- Импеданс: 50±2 Ом
- Номинальная погонная емкость: 95 пФ/м
- Номинальная погонная индуктивность: 0.23 мкГн/м
- Сопротивление центрального проводника по постоянному току: 210.6 Ом/км
- Сопротивление оплетки по постоянному току: 33.5 Ом/км
- Сопротивление изоляции: 1000 МОм*км
- Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
- Эффективность экранирования (максимальная): 100 дБ
- Напряжение пробоя оболочки: 3000 В
Механические характеристики кабеля CF086-50
- Минимальный радиус изгиба (однократно): 6,5 мм
- Минимальный радиус изгиба (многократно): 25 мм
- Вес: 17 кг/км
