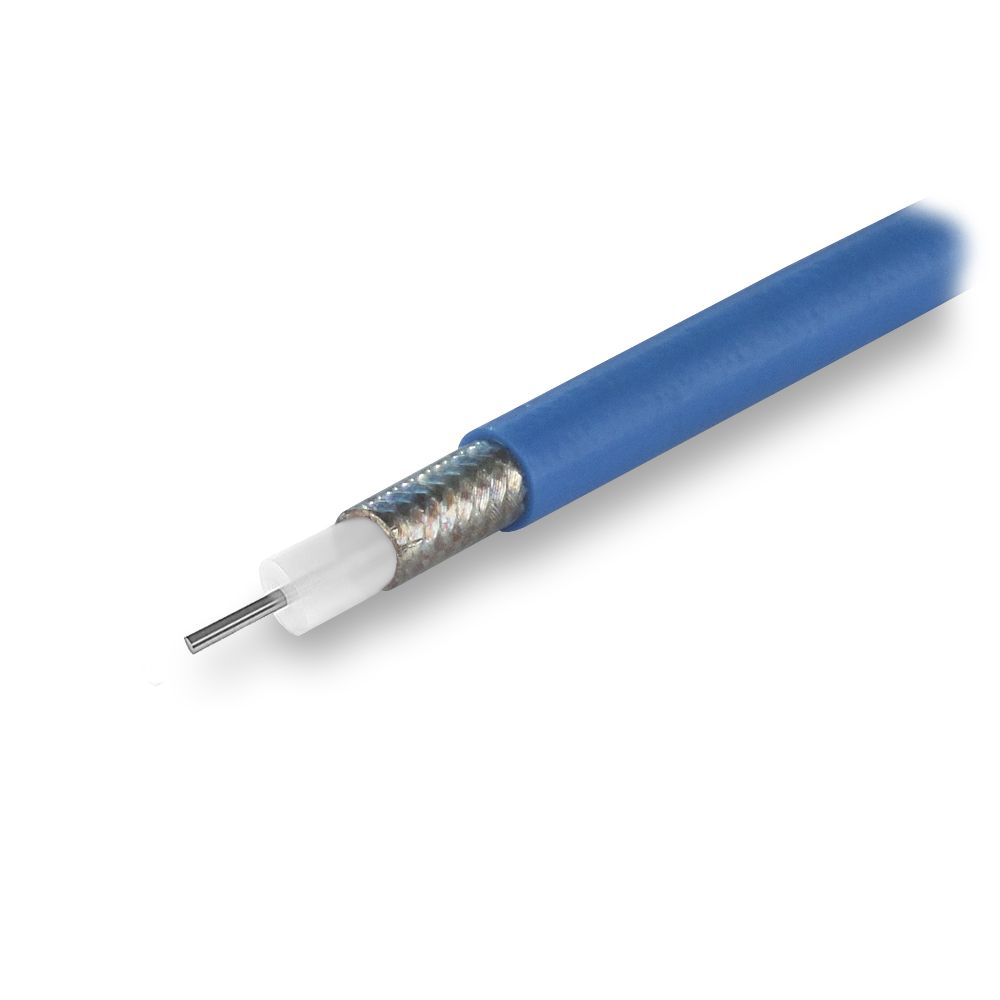

Кабель коаксиальный полужесткий RG-402 CF-141-50-FEP

Каталог / Товары под заказ / KROKS / Кабели

Характеристики товара

Артикул производителя:

1447

Производитель:

KROKS

Наличие:

под заказ

Габариты (длина , ширина , высота ), мм:

1 000 x 4 x 4

Размеры индивидуальной упаковки (длина , ширина , высота ), мм:

100 x 100 x 20

Масса в индивидуальной упаковке, грамм:

Тип кабеля:

RG-402

Волновое сопротивление:

Рабочий диапазон температур:

-45° +100 °C

Диаметр центр. проводника, мм:

0,92

Материал цент. проводника:

Гальванизированная медь

Диаметр диэлектрика, мм:

2,97

Материал диэлектрика:

PTFE - Фторопласт

Диаметр оплетки, мм:

3,58

Материал оплетки:

Луженая медь

Диаметр внешнего изолятора, мм:

4,14

Материал внешнего изолятора:

FEP - Экструдируемый тефлон

Вид кабеля:

Коаксиальный

600 ₽

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной медной проволоки. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF-141-50 FEP

Импеданс: 50±2 Ом
Погонная емкость: 95 пФ/м
Коэффициент укорочения: 1,43
Диаметр центрального проводника: 0,92 мм
Материал проводника: медь
Диаметр диэлектрика: 2,97 мм
Материал диэлектрика: PTFE - Фторопласт
Внешний диаметр оболочки: 4,14 мм
Материал оболочки: FEP - Экструдируемый тефлон (цвет - синий)
Диаметр внешней оплетки: 3.58 мм
Материал оплетки: луженая медь
Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF-141-50 FEP

Граничная частота: 53 ГГц
Максимальная рабочая частота: 30 ГГц
Коэффициент укорочения: 1.43
Относительная диэлектрическая проницаемость: 2.07
Импеданс: 50±2 Ом
Номинальная погонная емкость: 95 пФ/м
Номинальная погонная индуктивность: 0.23 мкГн/м
Сопротивление центрального проводника по постоянному току: 67 Ом/км
Сопротивление оплетки по постоянному току: 14.8 Ом/км
Сопротивление изоляции: 1000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
Эффективность экранирования (максимальная): 100 дБ
Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF-141-50 FEP

Минимальный радиус изгиба (однократно): 12 мм
Минимальный радиус изгиба (многократно): 50 мм
Вес: 44 кг/км
Усилие на разрыв: 32 кг

Таблица затухания для коаксиального кабеля CF-141-50 FEP

Частота, МГц	Затухание, дБ/100м
500	26
1000	39
2000	59
3000	75
5000	101
7000	124
10000	152
15000	193
18000	215
20000	229
