Гибридный ответвитель CPL3dB-0409
Характеристики товара
Артикул производителя:
3575
Габариты (длина , ширина , высота ), мм:
42 x 8 x 4
Размеры индивидуальной упаковки (длина , ширина , высота ), мм:
42 x 8 x 4
Масса в индивидуальной упаковке, грамм:
4
Рабочий диапазон частот, МГц:
400-900
КСВ в рабочем диапазоне частот, не более:
1.18
Волновое сопротивление, Ом:
50
Максимальная подводимая мощность, Вт:
150
Максимально допустимая влажность воздуха, %:
80
3 000
₽

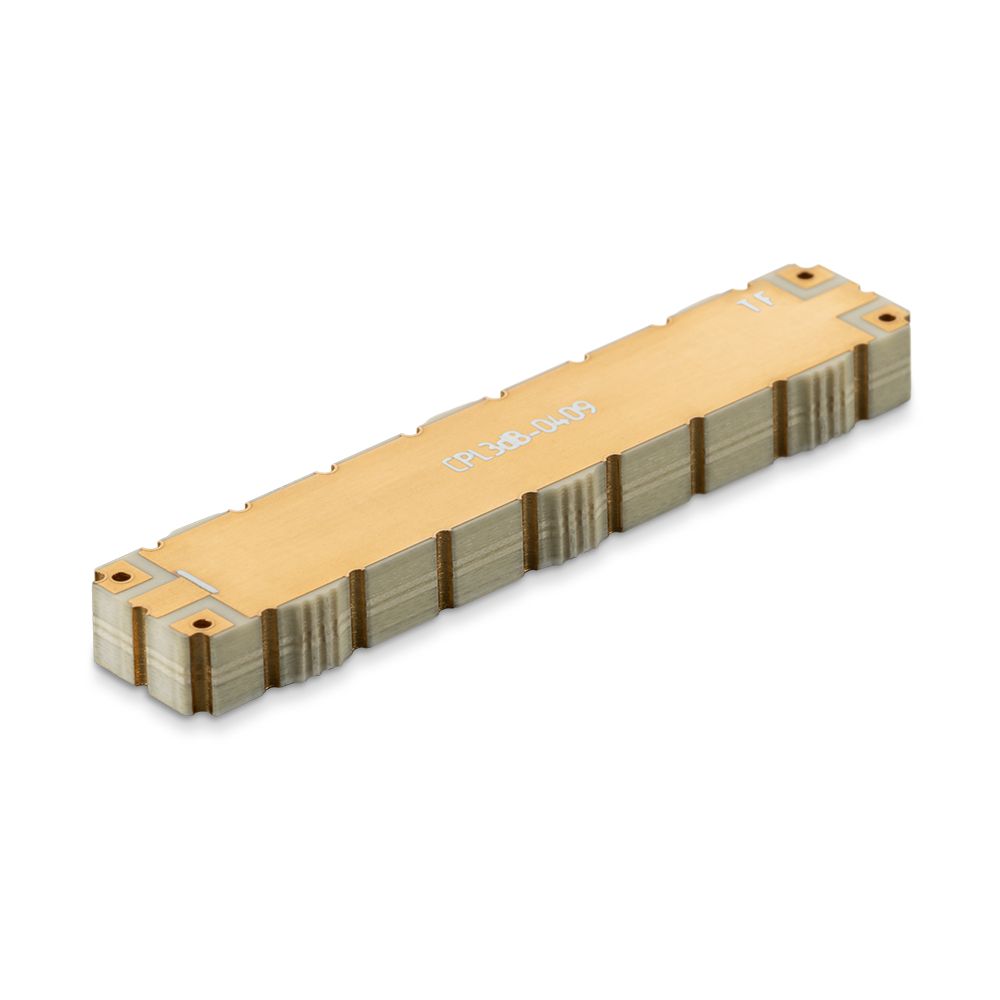

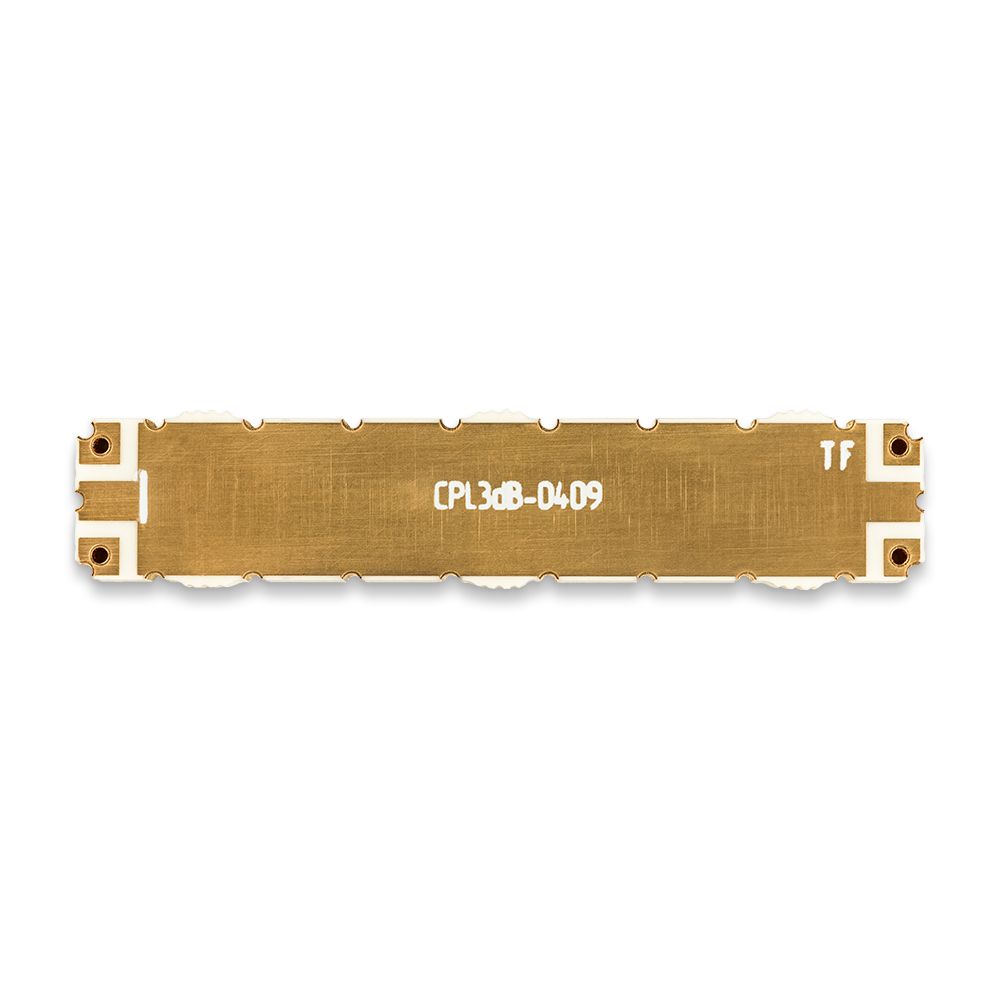

Гибридный ответвитель (квадратурный мост) с диапазоном рабочих частот 400-900 МГц. Выполнен в виде модуля для поверхностного монтажа.
Квадратурные мосты предназначены для сложения и деления сигналов большой мощности. Может быть применен в активных фазированных антенных решетках, усилителях мощности, как элемент приемных и передающих систем.
Подходит для работы с мощностью до 150 Вт. Корпус обработан специальным покрытием, для предотвращения окисления.
Электрические характеристики
| Частота, МГц | Изоляция, дБ | Потери, дБ | Амплитудный баланс, дБ | Фазовый баланс, ° | Макс. допустимая мощность, Вт | Рабочий диапазон температур, C° | КСВН |
| 400-900 | >21 | <0,2 | <±0,75 | ±2 | 150 | -55...+80 | <1,18 |
