Гибридный ответвитель 3PL3dBR-0308
Характеристики товара
Артикул производителя:
3569
Габариты (длина , ширина , высота ), мм:
42 x 8 x 4
Размеры индивидуальной упаковки (длина , ширина , высота ), мм:
42 x 8 x 4
Масса в индивидуальной упаковке, грамм:
4
Рабочий диапазон частот, МГц:
350-850
КСВ в рабочем диапазоне частот, не более:
1.25
Волновое сопротивление, Ом:
50
Максимальная подводимая мощность, Вт:
150
Максимально допустимая влажность воздуха, %:
80
3 000
₽

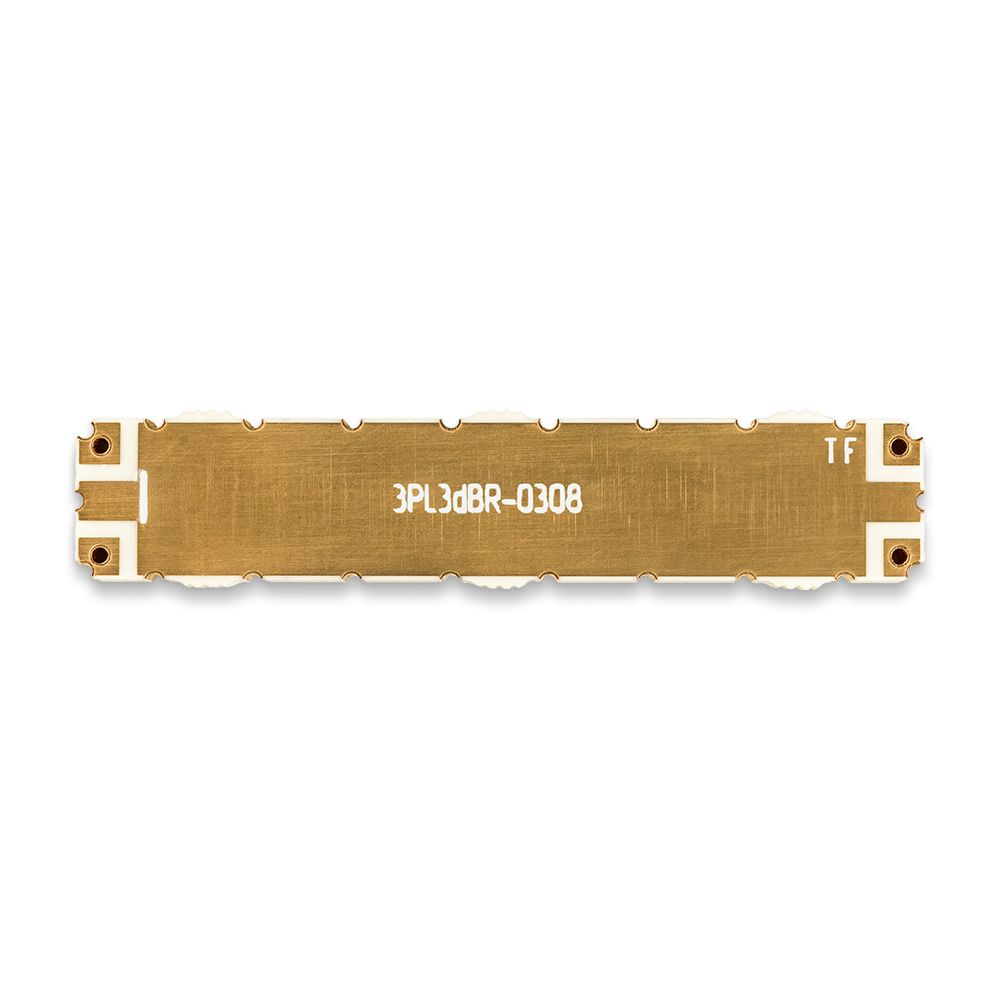

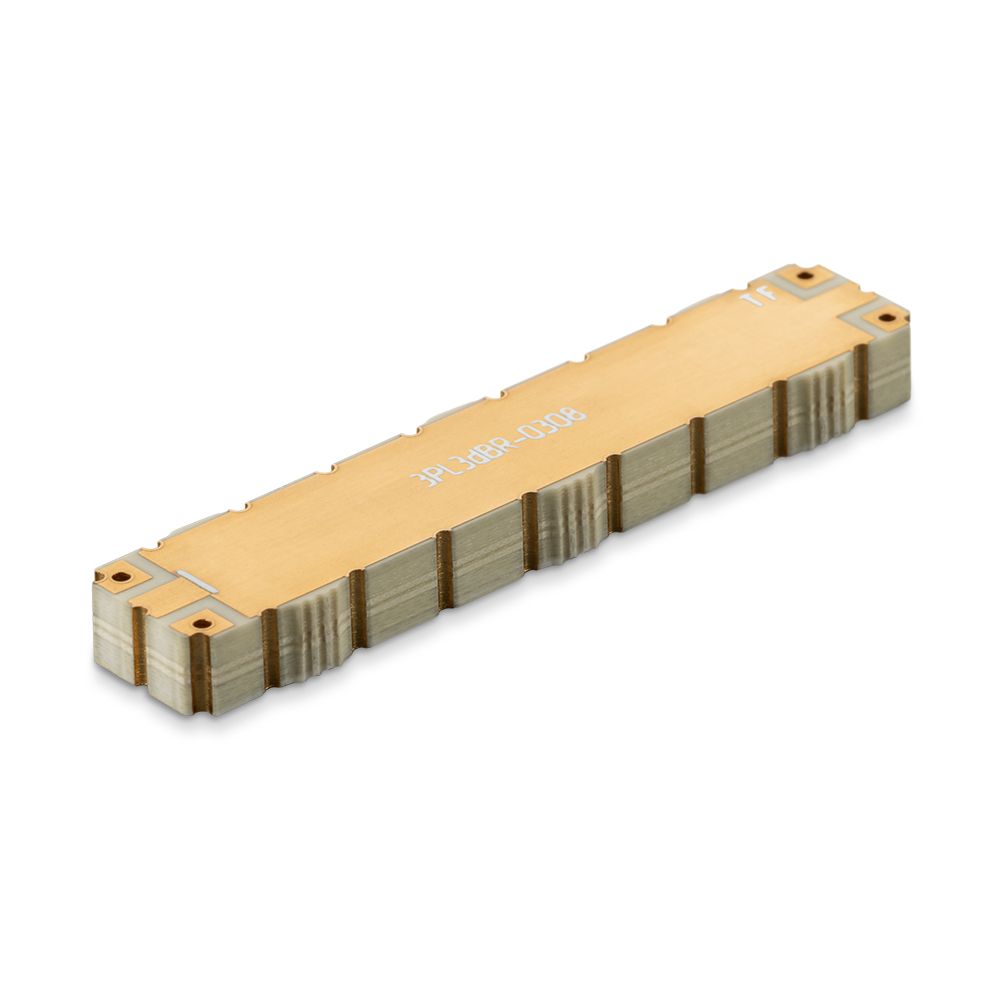

Гибридный ответвитель (квадратурный мост) с диапазоном рабочих частот 350-850 МГц. Выполнен в виде модуля для поверхностного монтажа.
Квадратурные мосты предназначены для сложения и деления сигналов большой мощности. Может быть применен в активных фазированных антенных решетках, усилителях мощности, как элемент приемных и передающих систем.
Подходит для работы с мощностью до 150 Вт. Корпус обработан специальным покрытием, для предотвращения окисления.
Электрические характеристики
| Частота, МГц | Изоляция, дБ | Потери, дБ | Амплитудный баланс, дБ | Фазовый баланс, ° | Макс. допустимая мощность, Вт | Рабочий диапазон температур, C° | КСВН |
| 350-850 | >19 | <0,3 | <±0,31 | ±1.2-2 | 150 | -55...+80 | <1.07-1,25 |
