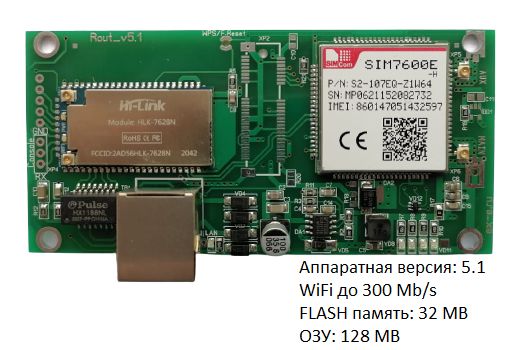

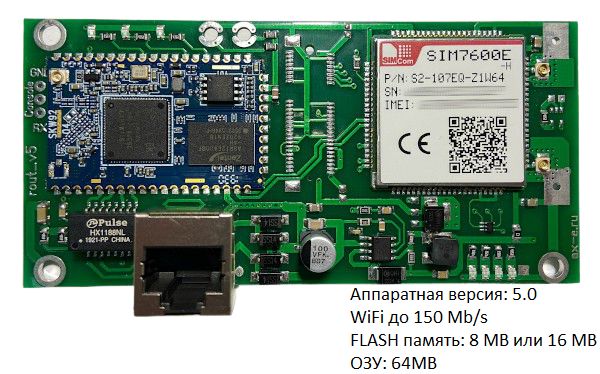

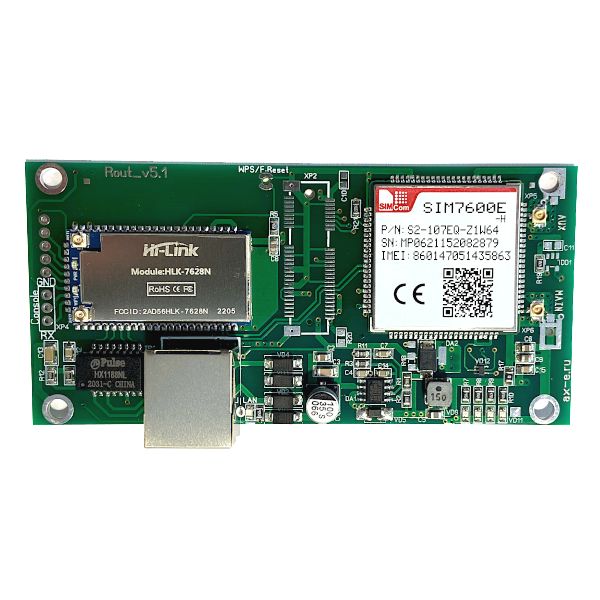

Встраиваемый роутер с интегрированным LTE-модемом AXR-5i POE

AXR-5i PoE представляет собой 3G/4G-модем/роутер с питанием  по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .

На рисунке выше показаны варианты использования AXR-5i PoE.

В варианте (а) маршрутизатор размещен в помещении в отдельном боксе, к AXR-5i PoE подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры  и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны.  Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

В варианте (б) маршрутизатор помещен в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории.  Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

Достоинства:

• Прост в использовании, необходимо только подключить питание и установить Sim-карту
• Светодиодная индикация уровня принимаемого сигнала с програмируемой шкалой
• Роутер снабжен собственным веб-инерфейсом
• Для соединения с PoE инжектором используются стандартные Ethernet удлинители
• Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
• Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Роутер может поставляться с двумя типами разъема: прямой и угловой.
