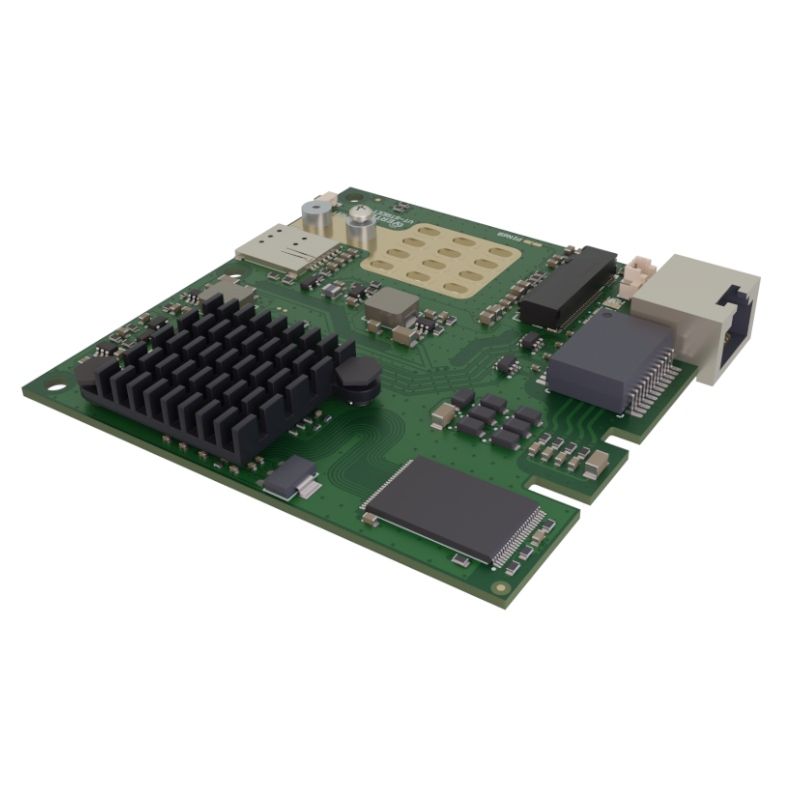

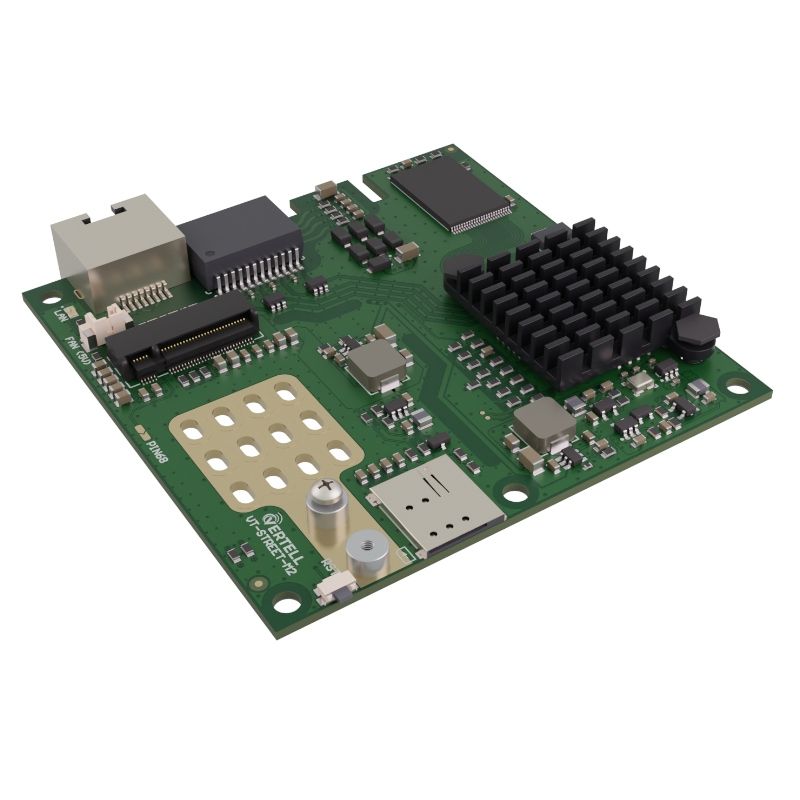

Встраиваемый роутер VT-STREET-M.2

Встраиваемый роутер VT-STREET-M.2 – встраиваемый 3G/4G роутер предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, компьютера, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги!

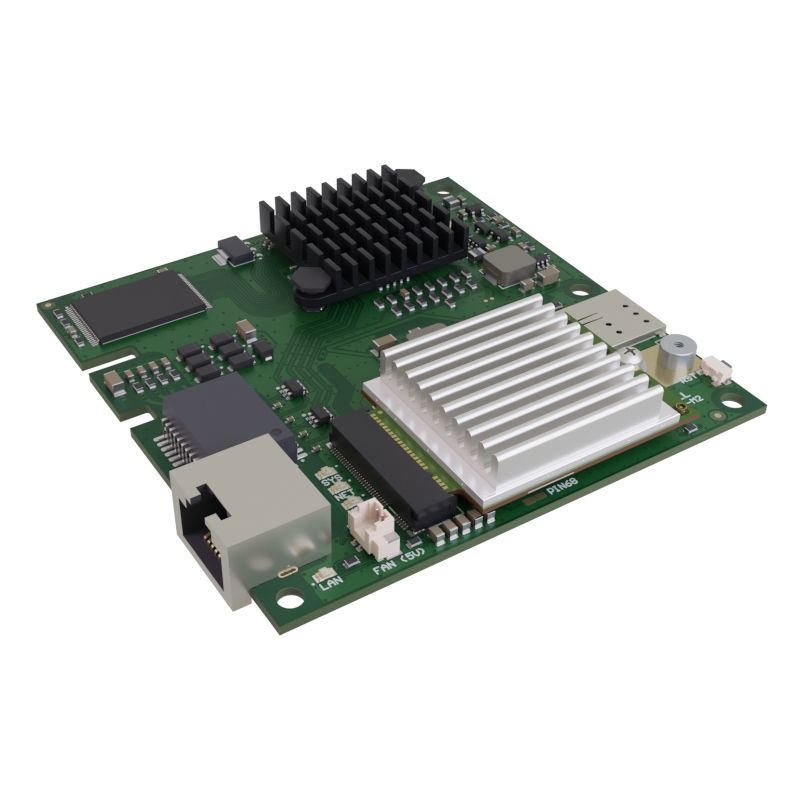

Роутер VT-STREET-M.2 предназначен для модемов M.2 длиной 42 мм и 52 мм. Роутер поддерживает модемы с агрегацией, таких как Fibocom L850-GL, Fibocom L860-GL, Fibocom FM350-GL.

Модем в комплекте не поставляется! Он подбирается из индивидуальных потребностей.

Не гарантируем совместимость с незаявленными моделями модемов. Ответственность и риски при использовании не рекомендованных модемов несёт пользователь.

Встраиваемый роутер VT-STREET-M.2 имеет собственный удобный web-интерфейс на русском языке. Доступ по адресу: 192.168.1.1

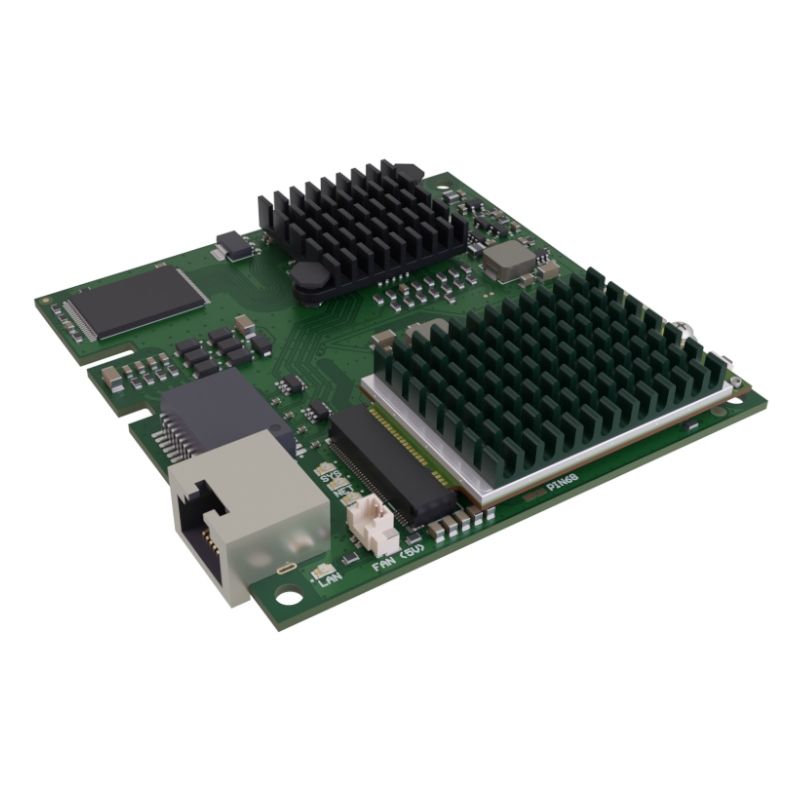

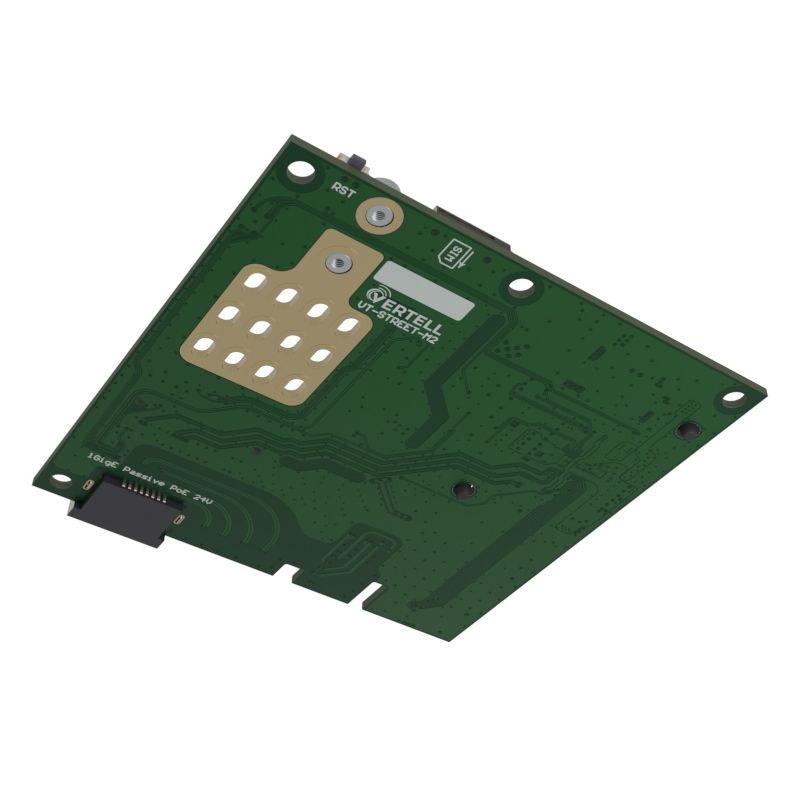

Конструкция и элементная база роутера VT-STREET-M.2 позволяет использовать его при диапазоне температур от -30 до +70 °C без дополнительного подогрева. Для отведения тепла от модема используются отверстия на задней стороне платы.

Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux, Mac OS.

Роутер VT-STREET-M.2 оснащён слотом Nano-SIM и портом Ethernet до 1 Гбит/с.

Схема подключения

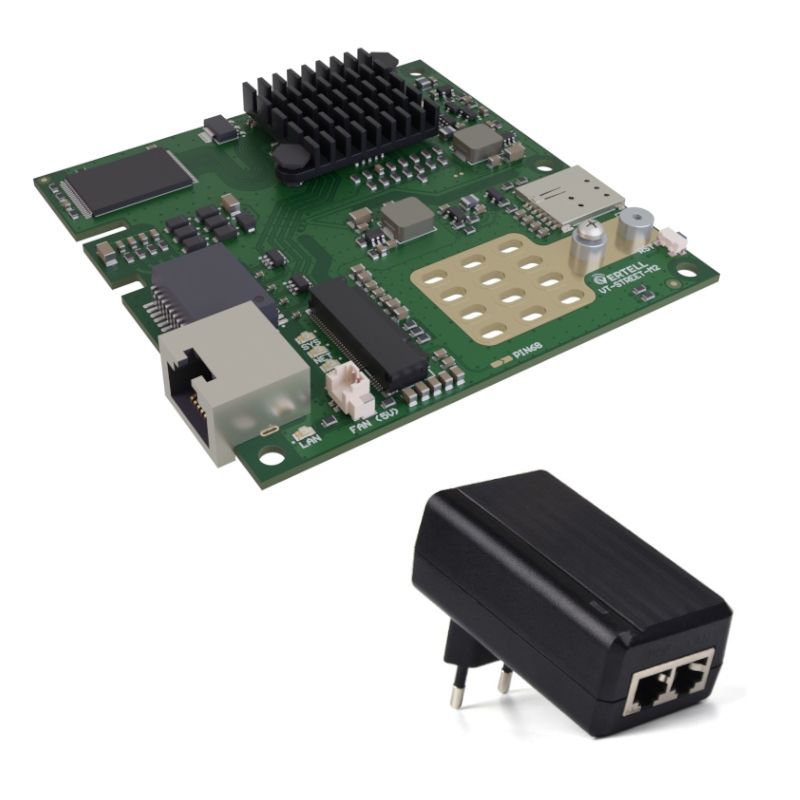

Подключение роутера VERTELL VT-STREET-M.2 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через POE-инжектор из комплекта. POE-инжектор следует размещать внутри помещения. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24 cat.5e - cat.6. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

Установка в боксовой антенне

Места крепления роутера VT-STREET-M.2 подходят для установки его в популярные антенны, например, VARIUS UNIBOX 1727 PRO, PETRA BB MIMO 2x2 UniBox-2, VIKA 21, VIKA 24.

Благодаря компактным размерам 85х82х12 мм роутер удобно располагать в облучателях и небольших гермобоксах. Идеально совместим с гермобоксом VERTELL VT-BOX9.

Настройка и управление

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера по адресу 192.168.1.1.

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
2. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: перенаправление портов, смена IP-адреса, отправка SMS-сообщений и USSD-команд.

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по качественной витой паре.
• Технология подачи питания и данных по одному кабелю Passive PoE 24 V.
• Компактный размер роутера – 85x82х12 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 30°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.

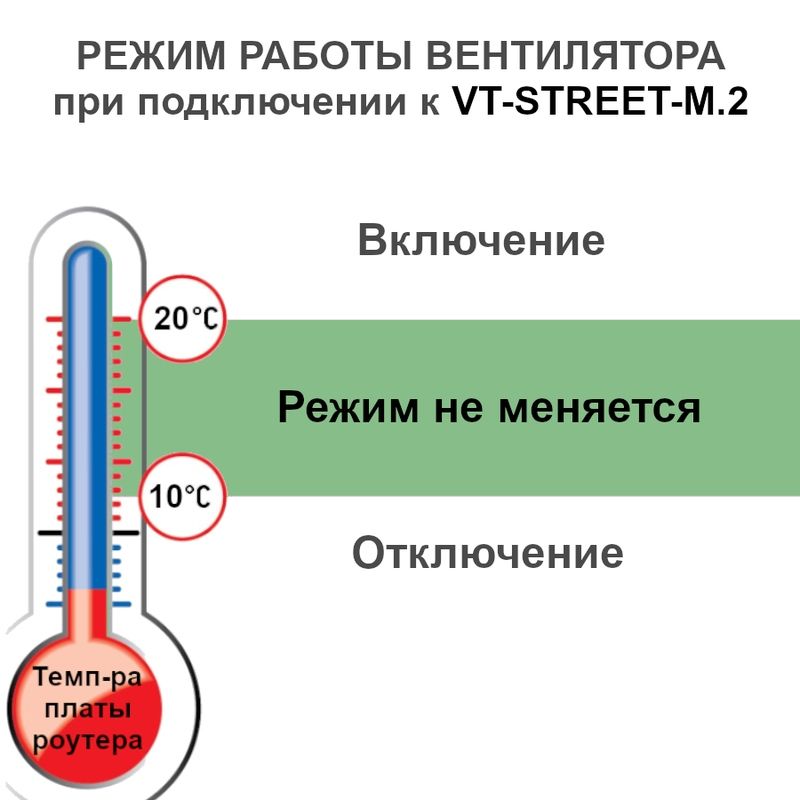

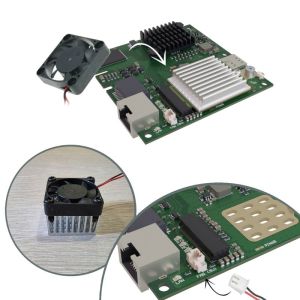

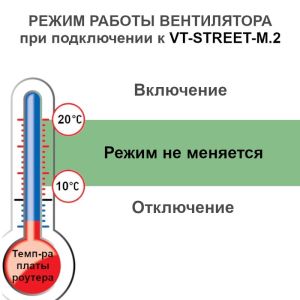

• Возможность подключения вентилятора охлаждения.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL и др.

Роутер VERTELL VT-STREET-M.2 разработан, произведён и сертифицирован в России.
