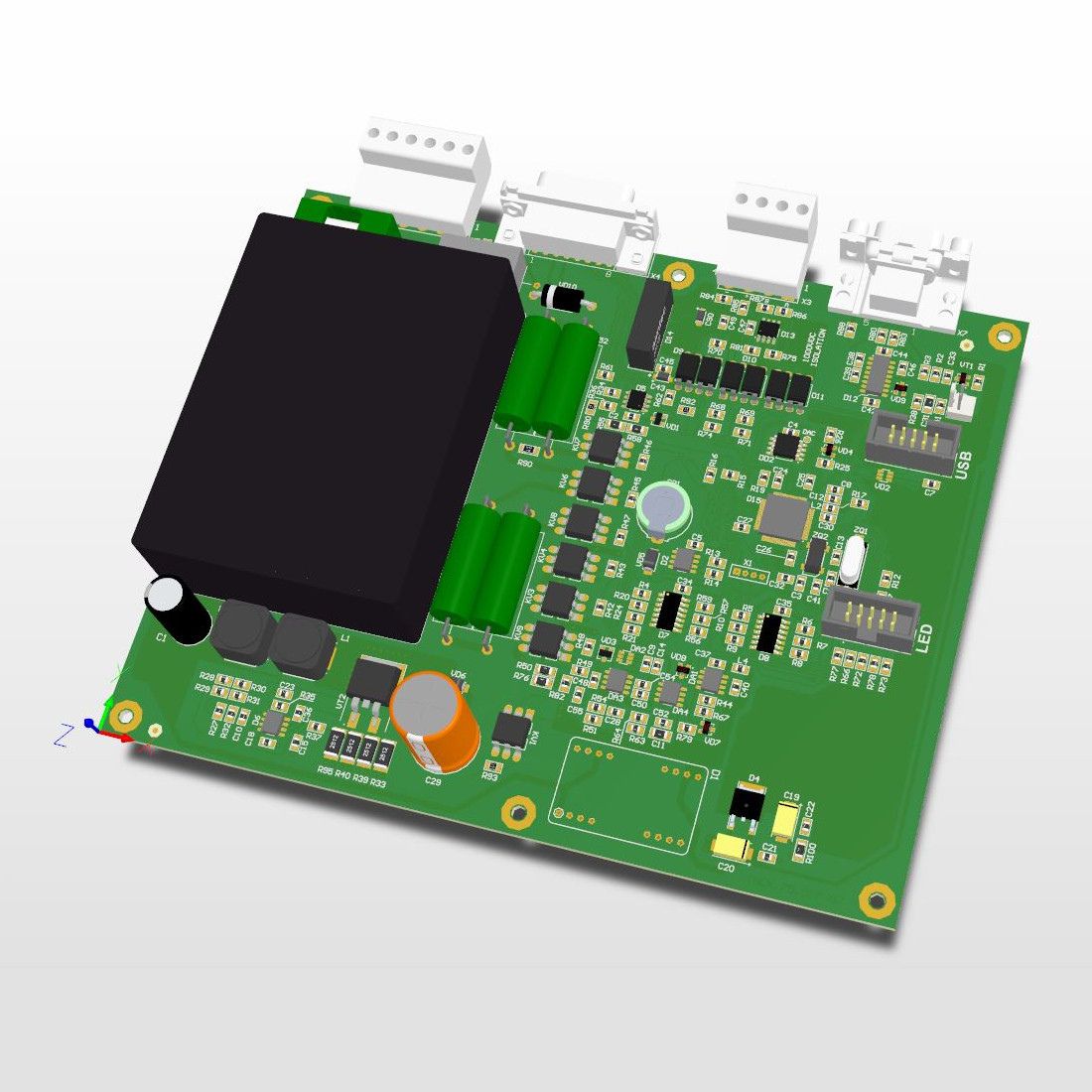

Плата измерительня верхняя (ТМСК.46.017-02)
Характеристики товара
Артикул производителя:
Плата измерительня верхняя (ТМСК.46.017-02)
Артикул:
Плата измерительня верхняя (ТМСК.46.017-02)
Производитель:
MICRODRIVE
Наличие:
в наличии
Подзаголовок:
Наземная плата измерительная, работа с расходомером (ОРЭ)
Серийный номер ПБ:
ХХХХХХХХХХ
Дата выпуска:
ММ.ГГГГ
Код модели:
100h
Состав датчиков:
EFh
Сопротивление изоляции:
0...10 МОм
Длинна:
186 мм
Диапазон рабочих температур:
-40…+60˚C
Потребляемая мощность не более:
90Вт
Номинальное напряжение питания:
220В ± 25%
Номинальная частота питающей сети:
50 ± 1 Гц
Давление пластовой жидкости (МПа):
от 0 до 60 (Дискретность 0,001),полная приведенная погрешность измерения 0,5%
Температура пластовой жидкости (°С):
от 0 до 200, Дискретность 0,01, полная приведенная погрешность измерения 1,5%
Температура масла ПЭД (°С):
от 0 до 200, Дискретность датчика 0,01, полная приведенная погрешность измерения 1,5%
Вибрация (м/с2):
Диапазон измерения от 0 до 30, Дискретность 1, полная приведенная погрешность измерения 5%
Интерфейсы подключения:
RS-232, RS-485 для СУ, RS-485 для регистратора
Поддерживаемые протоколы обмена с СУ:
СПТ-01, Алмаз, ИРЗ – ТМС-2, Transfer.
Возможность подключения погружных блоков с двойным комплектом электроники:
Нет
Работа с погружными блоками других производителей по универсальному протоколу "Transfer":
Да
Данные расходомера, тип протокола:
"МИГ"
Транзитная передача данных расходомера на регистратор:
Да
Цена по запросу ₽
Плата измерительная верхняя устанавливается в наземный блок ТМС. Предназначена для совместной работы с расходомером и наземным регистратором расходомера. Плата осуществляет питание погружного блока, тестирует изоляцию погружного кабеля и ТМСП. Кроме того плата обеспечивает прием данных от ТМСП и передачу их на станцию управления через интерфейсы RS232 и RS485. Дополнительный интерфейс RS 485 нужен для связи с наземным регистратором расходомера. Плата содержит мощный импульсный источник питания, чтобы обеспечить потребности погружного блока и нескольких расходомеров, подключенных каскадом к ТМСП.
