Плата измерительная погружная (ТМСК.46.120)

Каталог / Товары под заказ / Micro-drive / Погружная телеметрия

Характеристики товара

Артикул производителя:

Артикул:

Плата измерительная погружная (ТМСК.46.120)

Производитель:

MICRODRIVE

Наличие:

в наличии

Подзаголовок:

Работа с датчиком давления на выкиде насоса 103 габарит, K-Line

Серийный номер ПБ:

ХХХХХХХХХХ

Дата выпуска:

ММ.ГГГГ

Код модели:

100h

Состав датчиков:

EFh

Длинна:

124 мм

Диапазон рабочих температур:

-40…+150˚C

Давление пластовой жидкости (МПа):

от 0 до 60 (Дискретность 0,001),полная приведенная погрешность измерения 0,5%

Температура пластовой жидкости (°С):

от 0 до 200, Дискретность 0,01, полная приведенная погрешность измерения 1,5%

Температура масла ПЭД (°С):

от 0 до 200, Дискретность датчика 0,01, полная приведенная погрешность измерения 1,5%

Вибрация (м/с2):

Диапазон измерения от 0 до 30, Дискретность 1, полная приведенная погрешность измерения 5%

Максимальный ток питания расходомера:

25мА

Данные расходомера, тип протокола:

"K-Line"

Интерфейс для связи с расходомером:

K-Line

Наличие автоматической защиты по отключению питания расходомера:

Да

Напряжение питания расходомера:

12В

Интерфейс для связи с цифровым датчиком на выкиде УЭЦН:

K-Line

Напряжение питания датчика:

12В

Максимальный ток питания датчика:

25мА

Цена по запросу ₽

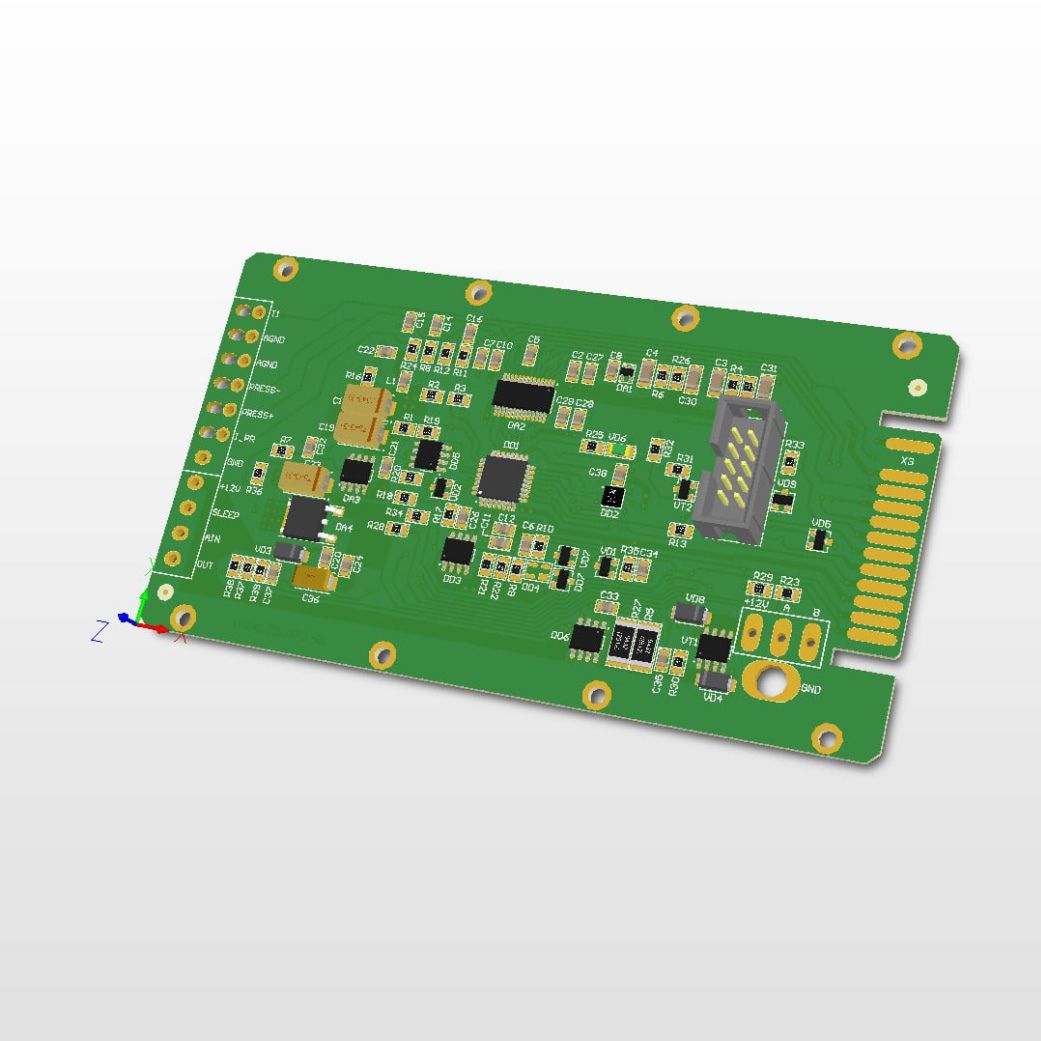

Плата измерительная погружная. Предназначена для установки в погружные блоки ТМС 103117 габаритов. Предназначена для совместной работы с цифровым датчиком давления и температуры на выкиде насоса УЭЦН. Для работы с цифровым датчиком на плате имеется интерфейс K-Line (двухпроводный). Данные цифрового датчика и собственные данные передаются одновременно на наземный блок ТМС, затем на контроллер станции управления. Плата содержит центральный процессор и 24-битное АЦП.

Плата сохраняет свою работоспособность при температурах от -40°С до +150°С. На плате имеется ножевой разъем для автоматической проверки, калибровки и прошивки.
Плата обладает функцией само диагностики, при возникновении обрывов связи с датчиками и других неисправностях отправляются соответствующие коды ошибок на наземный блок.
