Комплект усиления интернета VT-COMBO-9

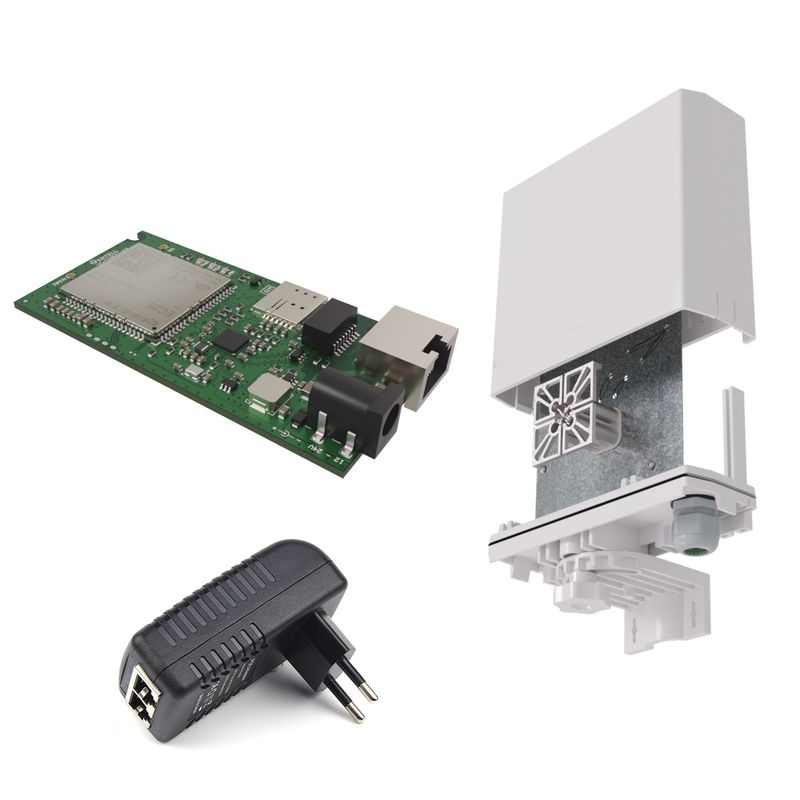

Что входит в комплект?

Антенна VT-BOOST-9 MIMO 2x2:

Антенна в герметичном боксе предназначена для усиления 3G/4G/LTE сетей диапазона 1700-2700 МГц.

Коэффициент усиления 8,5÷10,5 dBi, X-поляризация с широкой диаграммой направленности. Рекомендуется использовать антенну при удалении от базовой станции оператора до 7 км. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных может достигать 100 Мб/с (при использовании оборудования cat.4).

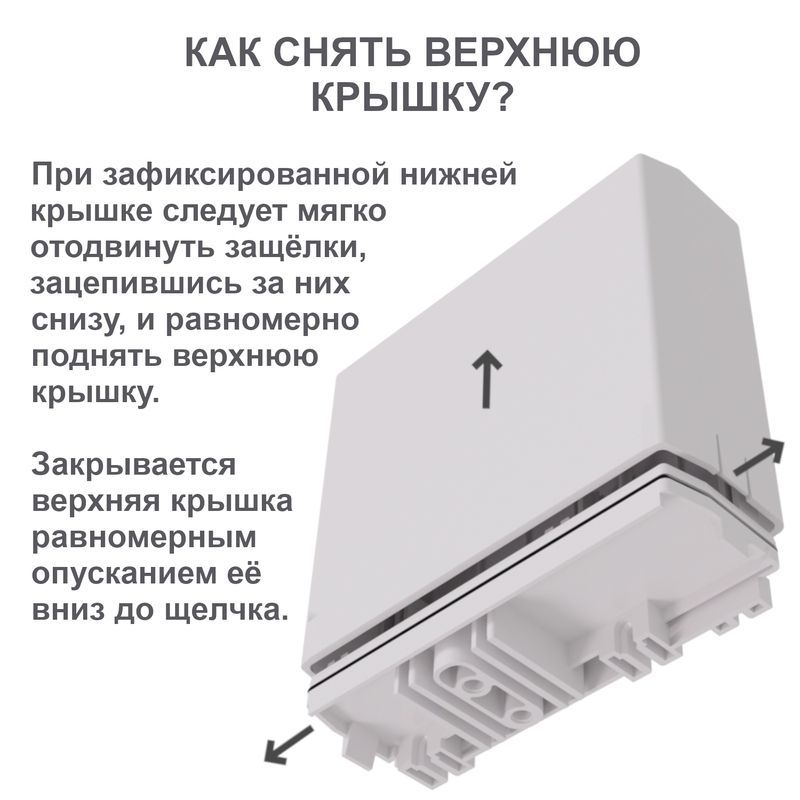

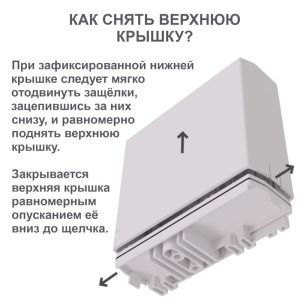

Верхняя крышка корпуса бокса держится на боковых защёлках, которые при необходимости можно открыть, раздвинув их в разные стороны с небольшим усилием.

Степень защиты оболочки IP67.

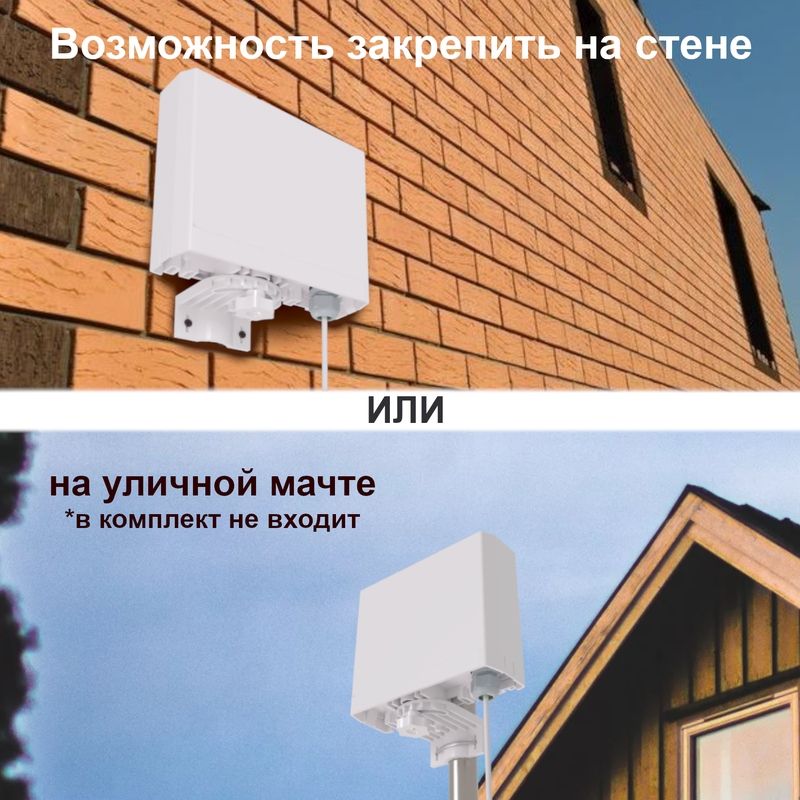

Вариации установки:

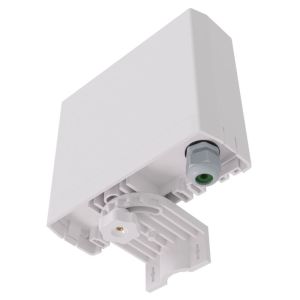

Крепление антенны к кронштейну выполнено с помощью гайки и болта с прокладкой, что обеспечивает надёжность и герметичность данного соединения. Крепление кронштейна предусмотрено двумя способами на выбор: к стене или к мачте (мачта в комплект не входит).

Гермобокс антенны снабжён герметичной резинкой по периметру основания. За счёт своей формы и способа закрытия бокс не будет задерживать снег и влагу на корпусе, оставаясь полностью герметичным. Морозостойкий и ультрафиолетостойкий материал бокса защитит устройства от воздействия внешней среды.

Гермоввод PG16 VT-ENTRY антенны позволяет использовать заранее обжатый патч-корд для подключения встроенных устройств. Герметичность ввода обеспечивается специальным уплотнителем в комплекте.

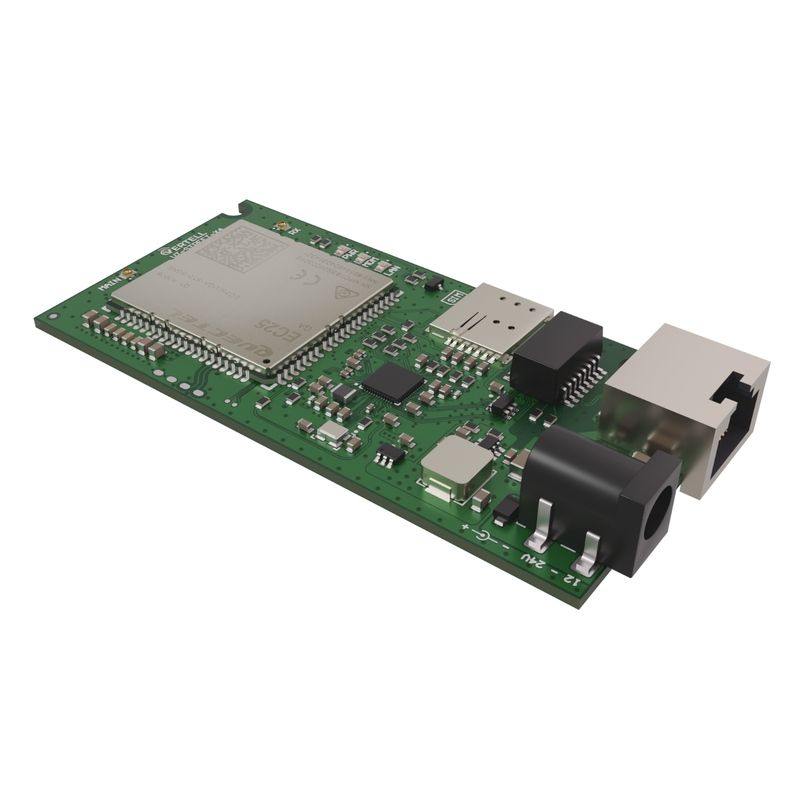

Современный роутер Vertell VT-STREET-X4:

Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Конструкция и элементная база роутера Vertell VT-STREET-X4 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

Vertell VT-STREET-X4 оснащен слотом Nano-SIM. Слот не допускает самопроизвольного отсоединения sim-карты при вибрациях и температурных колебаниях.

Схема подключения роутера:

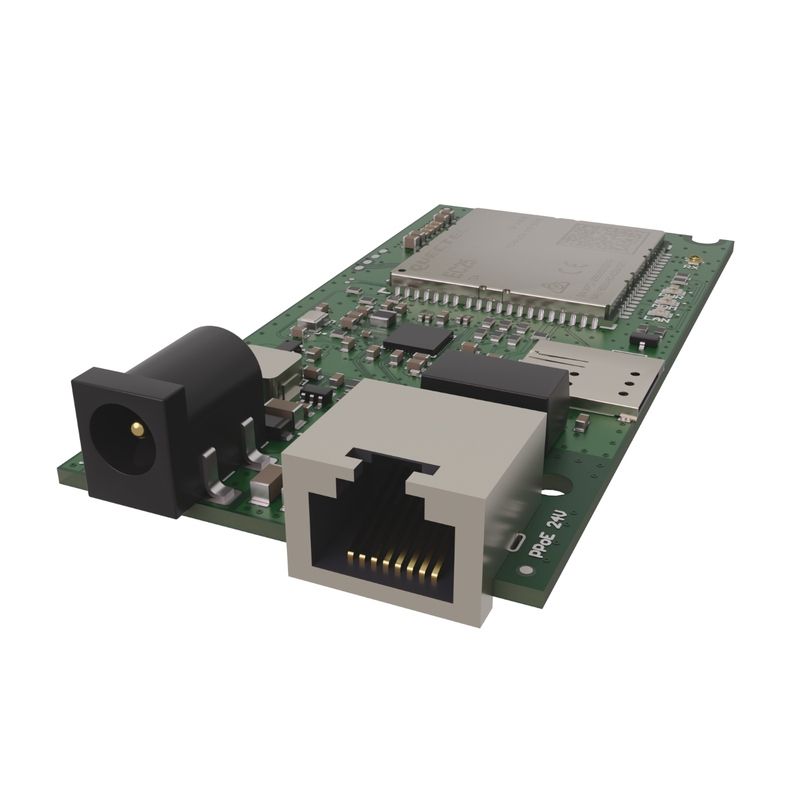

Роутер оснащён двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией X-поляризации VT-BOOST-9 MIMO 2x2 не имеет значения в какие разъёмы подключается роутер.

Подключение роутера Vertell VT-STREET-X4 производится патч-кордом из витой пары через блок питания 24 V из комплекта.

При длине трассы до 30 м можно использовать блок питания 12 V. При больших длинах патч-корда (свыше 30 м) рекомендуется использовать блоки питания с напряжением от 15 до 24 V по соответствию длине кабельной трассы. Сила тока не менее 0,5 А.

Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

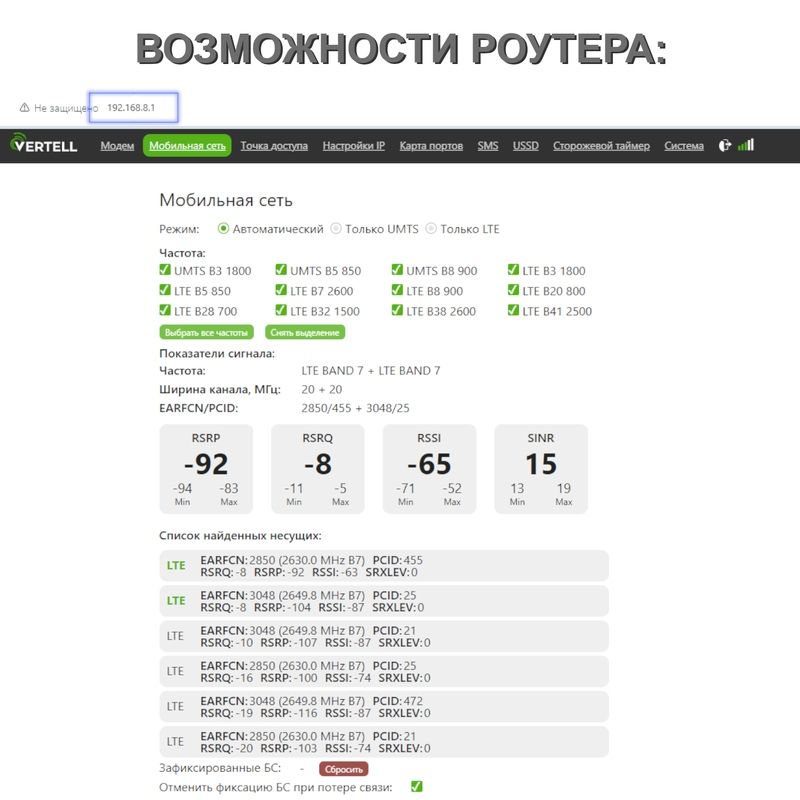

Технические особенности роутера:

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по витой паре.
• Технология подачи питания и данных по одному кабелю Passive-POE 12-24 В.

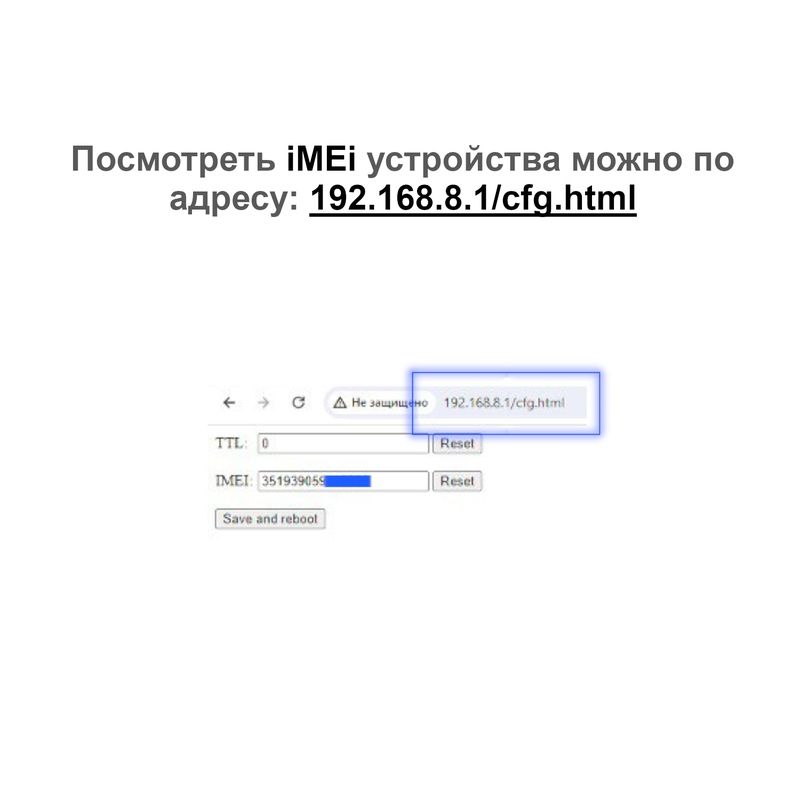

• Существует возможность смены IMEI и фиксации TTL.
• Компактный размер роутера – 90x45 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.
