Кабель коаксиальный RG-174
Характеристики товара
Артикул производителя:
1769
Производитель:
KROKS
Наличие:
под заказ
Габариты (длина , ширина , высота ), мм:
1 000 x 3 x 3
Размеры индивидуальной упаковки (длина , ширина , высота ), мм:
0 x 0 x 0
Масса в индивидуальной упаковке, грамм:
12
Тип кабеля:
RG-174
Волновое сопротивление:
50
Рабочий диапазон температур:
-40... +85 °С
Диаметр центр. проводника, мм:
0,48 (7 жил x Ø 0,16 мм)
Материал цент. проводника:
Омедненная сталь
Диаметр диэлектрика, мм:
1,5
Материал диэлектрика:
Твердый полиэтилен
Диаметр оплетки, мм:
1,89
Материал оплетки:
Луженая медь
Диаметр внешнего изолятора, мм:
2,65
Материал внешнего изолятора:
Поливинилхлорид
Вид кабеля:
Коаксиальный
70
₽

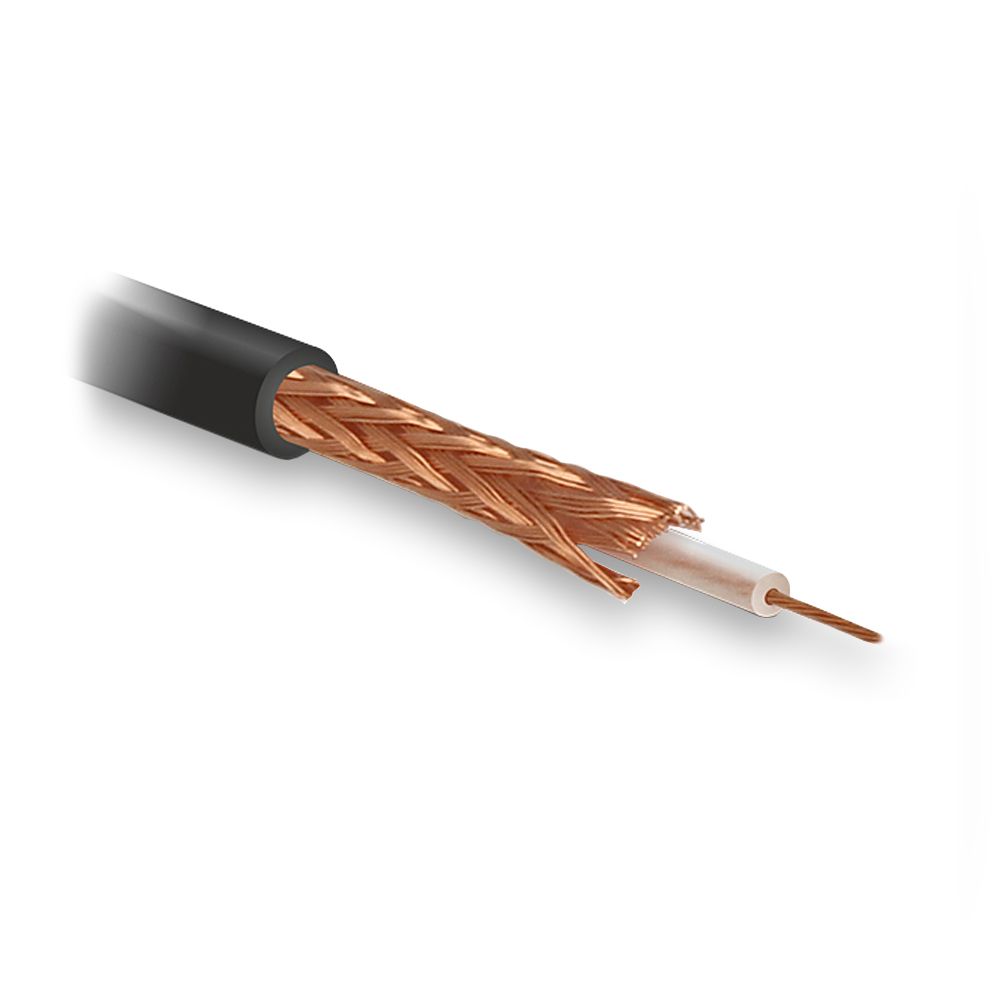

Высокочастотный коаксиальный кабель RG-174 применяется в составе антенной, измерительной и СВЧ аппаратуры для передачи высокочастотного сигнала. Рабочий диапазон до 3000 МГц. Кабель имеет омедненную центральную жилу и медную оплетку. Диэлектрик - полиэтилен. Кабель повышенной гибкости с наружным диаметром 2,65 мм. Обладает высокой стабильностью электрических параметров.
Основные характеристики коаксиального кабеля RG-174:
- Волновое сопротивление 50 Ом;
- Диаметр центрального проводника 0,48 мм. Материал проводника - омедненная сталь;
- Диаметр диэлектрика 1,5 мм. Материал диэлектрика - полиэтилен;
- Диаметр оплётки 1,89 мм. Материал оплетки - луженая медь;
- Внешний диаметр оболочки кабеля 2,65 мм. Материал внешней оболочки - поливинил-хлорид;
- Диапазон рабочих температур -40 ... +85 оС;
- Минимальный радиус изгиба (единичный / многократный): 10 мм / 22 мм;
- Масса 10,7 кг/км.
Затухание сигнала в кабеле RG-174 в зависимости от частоты:
| Частота (МГц) | 900 | 1800 | 2000 | 2300 | 2500 |
| Затухание (дБ/м) | 1,03 | 1,6 | 1,71 | 1,86 | 1,96 |
