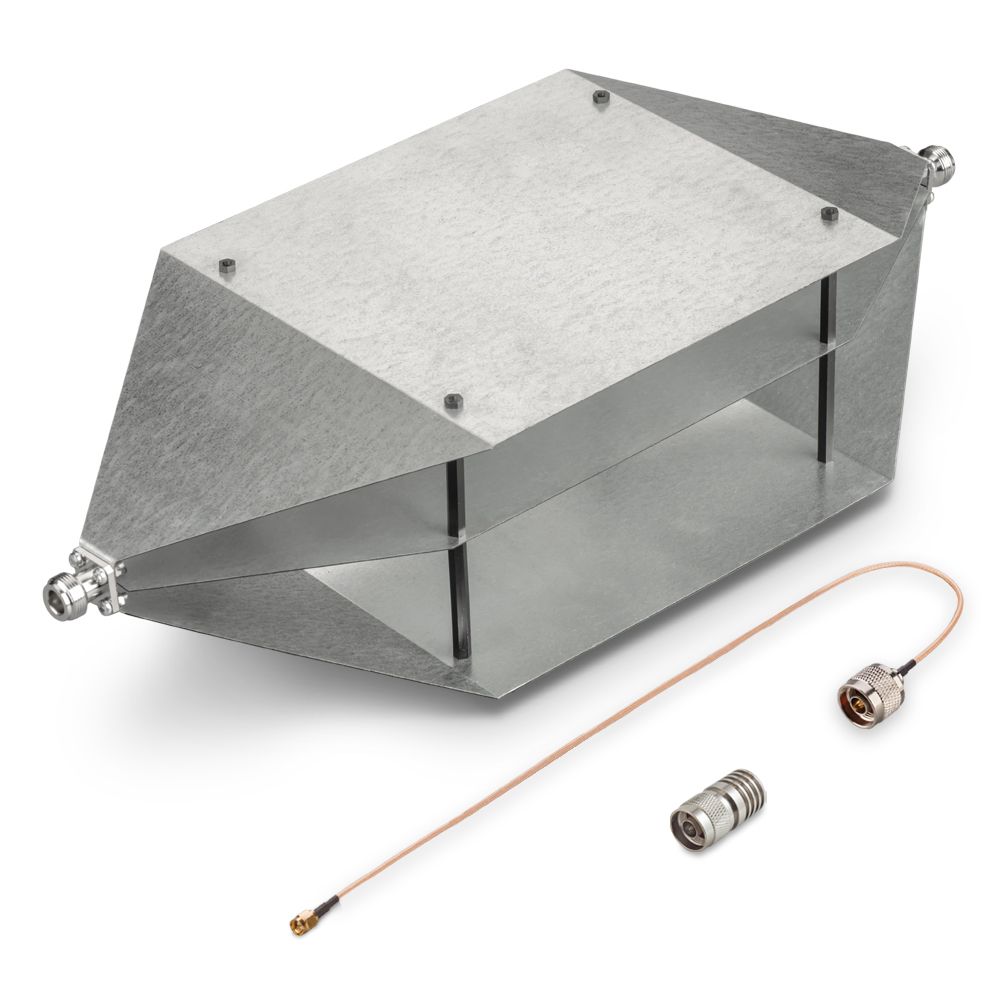

Измерительный комплекс KROKS TEM-1

KROKS TEM-1 (TEM ячейка) — вид оборудования для измерения излучаемых помех до проведения испытаний на соответствие требованиям ЭМС (электромагнитной совместимости). Обычно используется вместе с анализатором спектра для анализа влияния изменений в устройстве на уровень излучаемых помех.

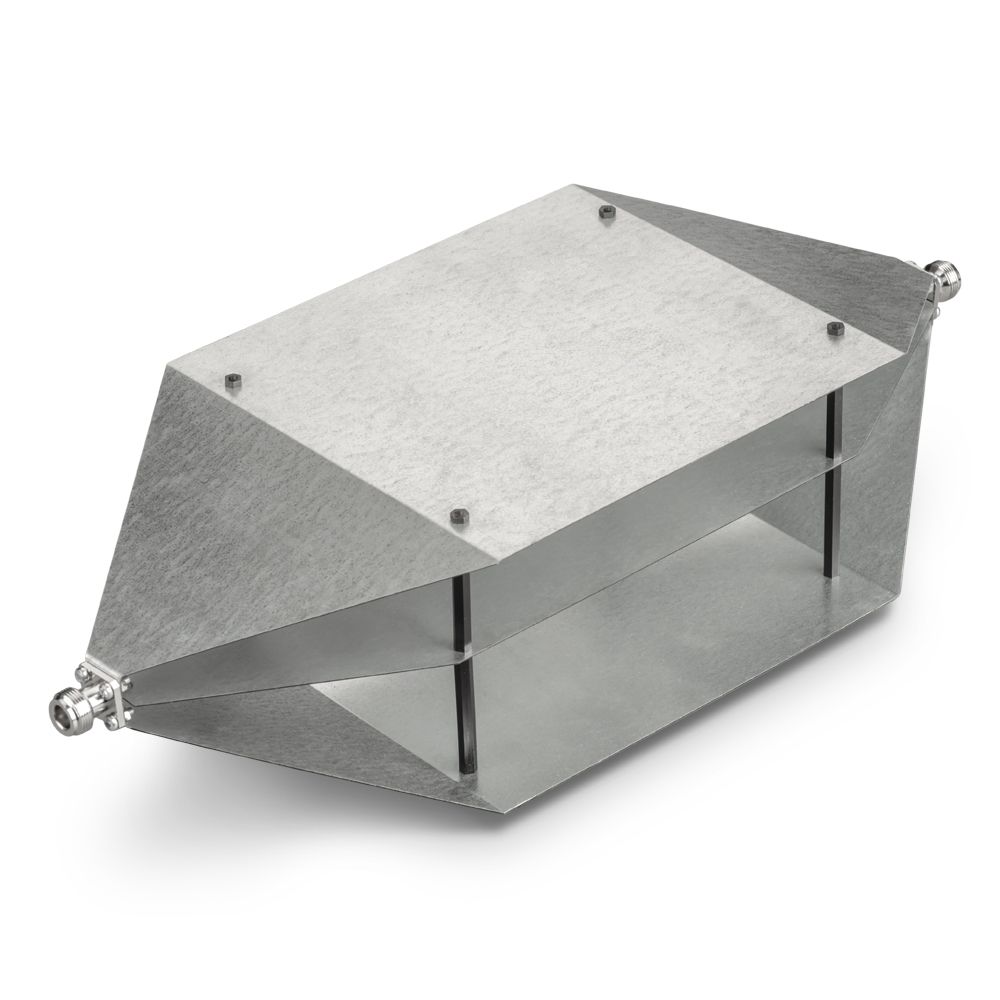

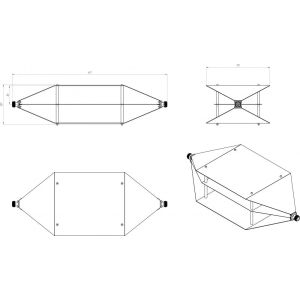

ТЕМ-ячейка представляет собой металлическую камеру прямоугольной формы с центральным проводником. Поле, создаваемое в ячейке, имеет трансверсально-электромагнитную природу, аналогичную полю в коаксиальных кабелях.

Обратите внимание, максимальная подводимая мощность не должна превышать максимально подводимую мощность используемой согласованной нагрузки!

ОСНОВНЫЕ ПРИМЕНЕНИЯ TEM ЯЧЕЕК:

- ТЕМ-ячейки применяются для демонстрации и исследования физических явлений, связанных с электромагнитными волнами. Например изучение взаимодействия с электромагнитным полем устройств, материалов и биологических объектов.

- Тестирование излучаемых и воспринимаемых радиочастотных помех устройством на соответствия требованиям международных стандартов (например, IEC, CISPR).

- Используется для анализа и оптимизации радиочастотных систем.

- Калибровка измерительных приборов, путем создания известного и однородного электромагнитного поля.

ПРЕИМУЩЕСТВА TEM ЯЧЕЕК:

• Компактность;
• Простота конструкции;
• Относительно низкая стоимость в сравнении с большими экранированными камерами;

Однако, ТЕМ-ячейки имеют ограничение по частотному диапазону и размеру тестируемых объектов, так как большие устройства могут нарушать равномерность поля.
