Адаптер VT-AD4-M.2 с VT-UP v.2 + SIM

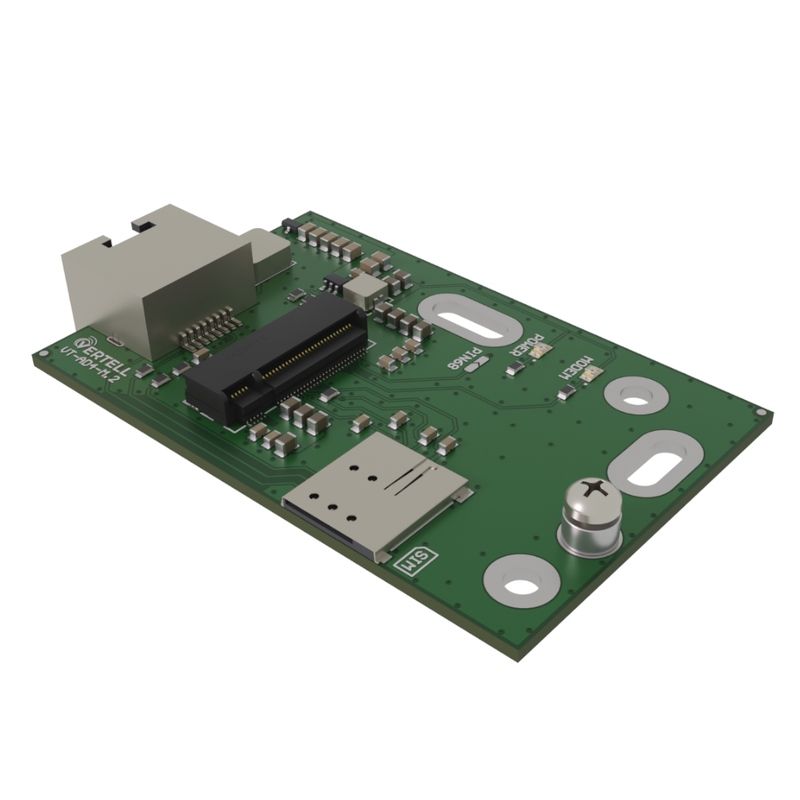

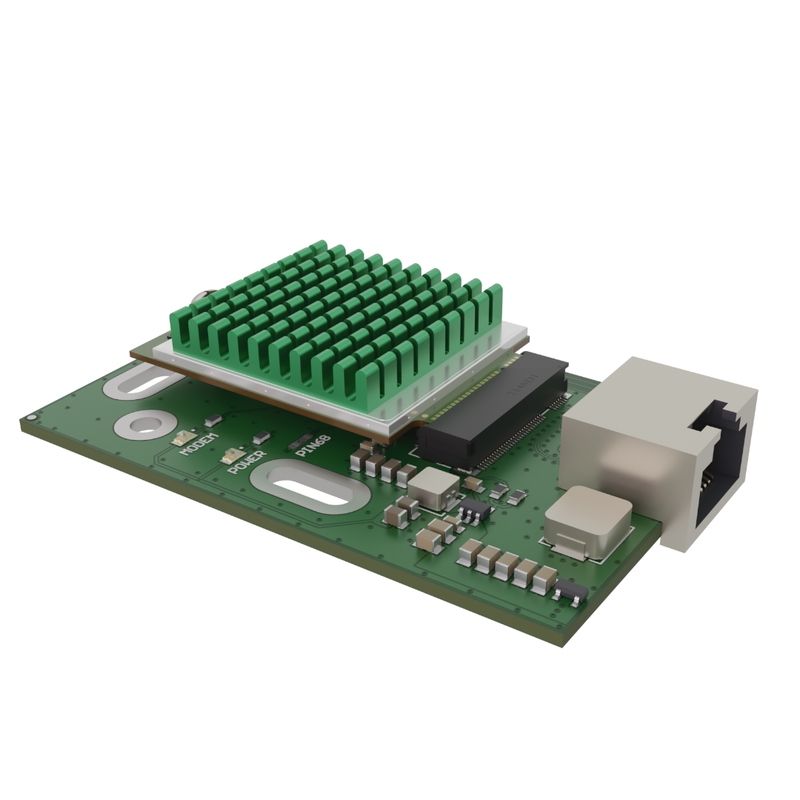

Адаптер VT-AD4-M.2 – устройство, предназначенное для соединения NGFF (M.2) модуля модема ключ B с оборудованием с портами USB. На адаптере выведены физические интерфейсы под nano-SIM карту и разъём RJ-45. Поддерживает большинство модемов с интерфейсом NGFF (M.2) ключ B. Размер адаптера компактный, поэтому органично совмещается с большинством роутеров. На плате есть светодиодная индикация работы модема. На плату не требуется драйверов, необходим драйвер только для установленного в него модема.

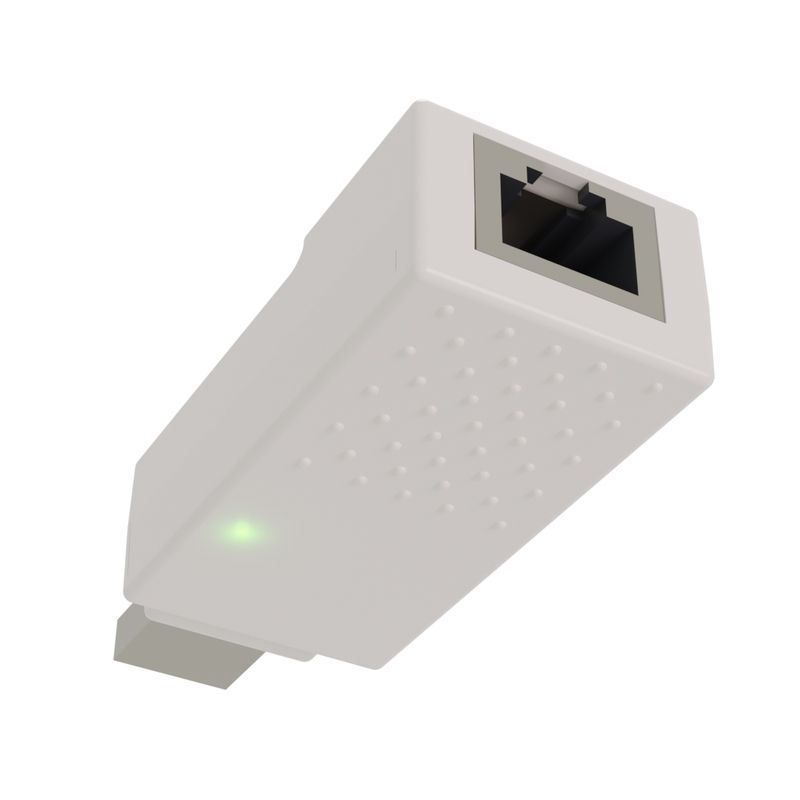

Основное предназначение переходника - применение во внешней антенне. Благодаря разъёму RJ-45 и повышенному питанию (12 В) переходник можно установить на удалении от роутера до 10 метров, подключив переходник к адаптеру с помощью витой пары. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

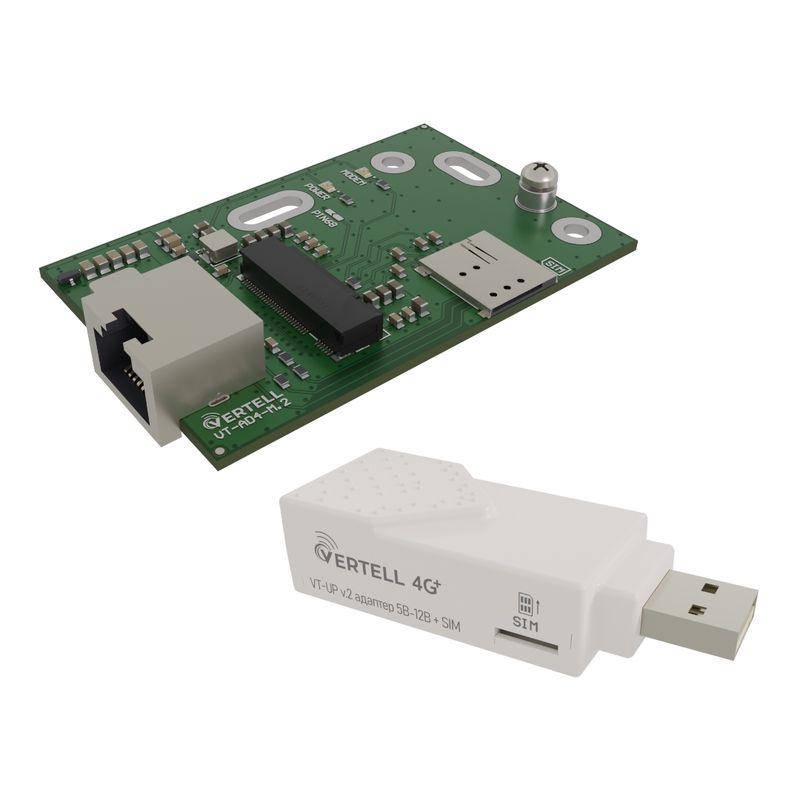

Адаптер в комплекте с VT-UP v.2 + SIM!

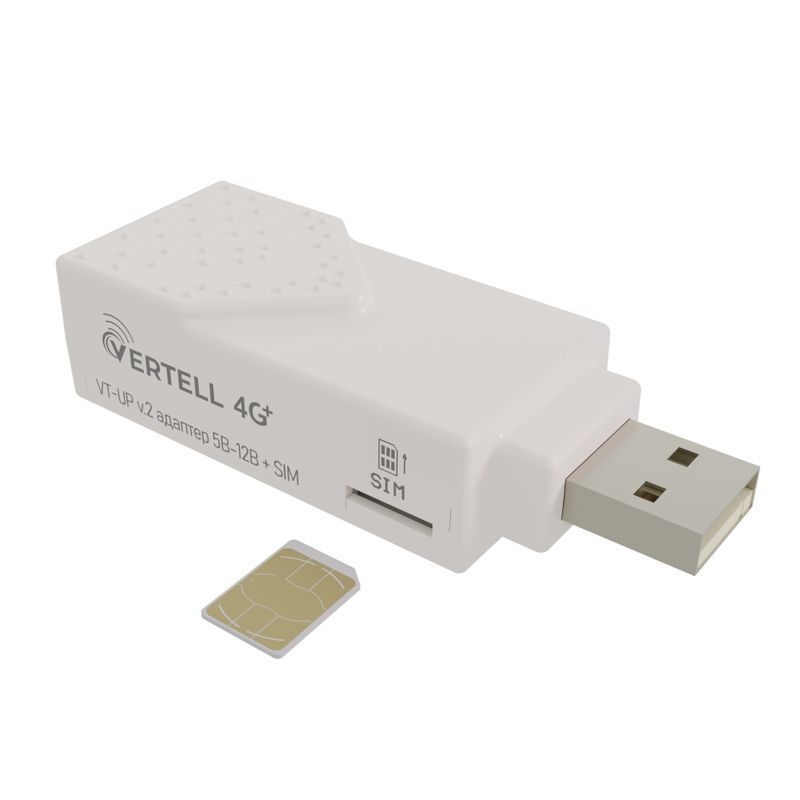

Адаптер VT-AD4-M.2 не получится подключить к роутеру без USB-порта, необходимо обязательно использовать адаптер VT-UP v.2 + SIM из комплекта, а также качественный кабель для подключения.

Nano-SIM карту можно подключить через VT-UP v.2 + SIM из комплекта.

Адаптер Vertell VT-AD4-M2 стабилен в работе при слабом сигнале благодаря модернизированной цепи питания. В 2,5 раза увеличена ёмкость конденсаторов. Поддерживает ток модема до 3 А. Небольшие размеры платы 73х45 мм делают переходник аккуратным и компактным, идеальным для внешней антенны. Удобное расположение разъёма RJ-45.

Адаптеры VT-AD4-M.2 и VT-UP v.2 + SIM разработаны, произведены и сертифицированы в России.

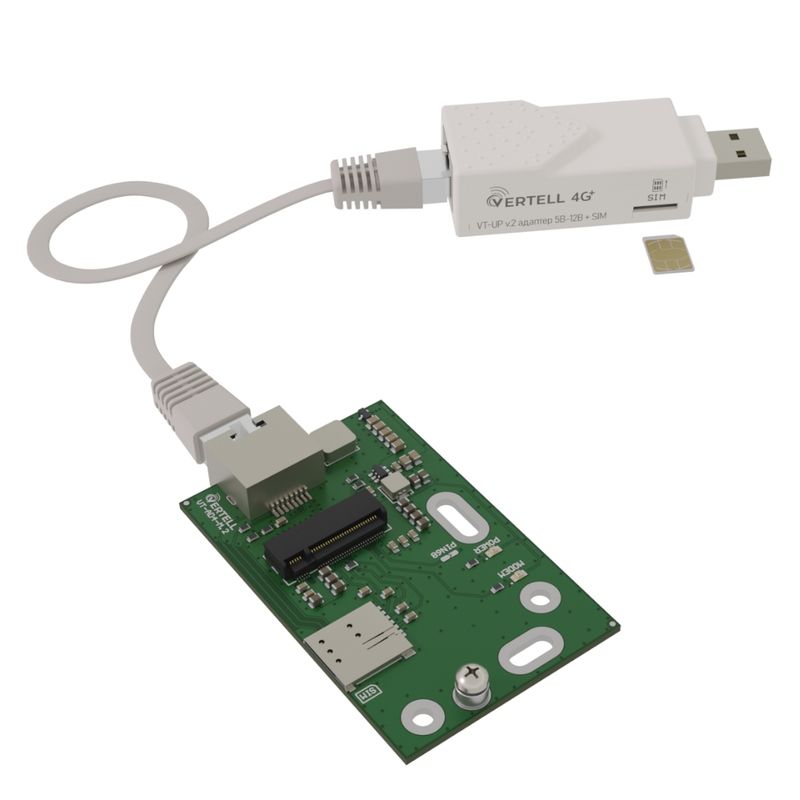

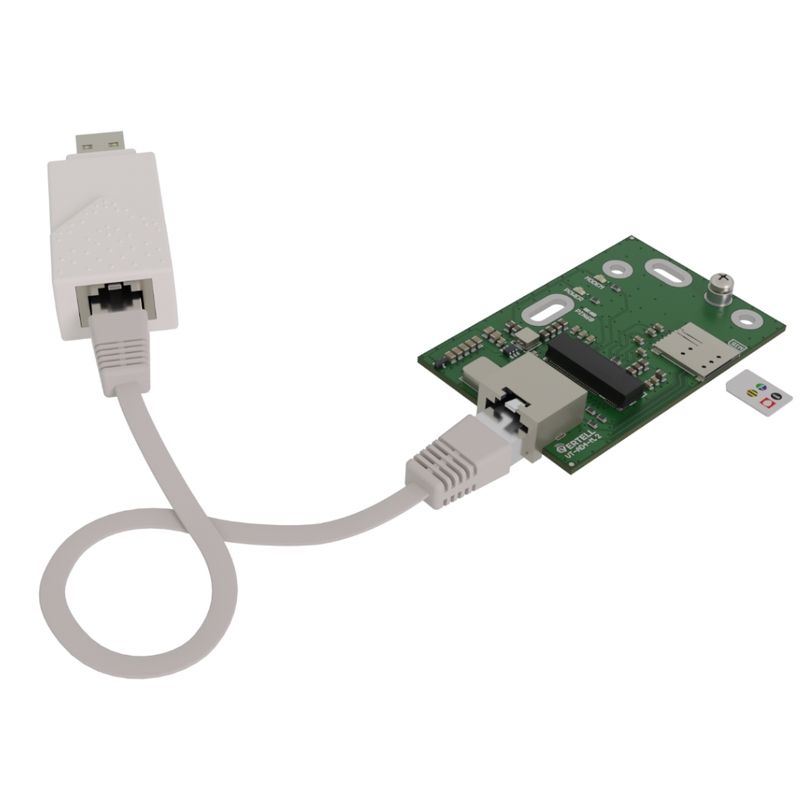

Схема подключения

Совместимые моделей модемов

Примеры совместимых моделей модемов:

• Quectel EM06-E, EM12-G.
• Huawei ME906, ME936, MU736.
• Sierra EM7305, EM7345, EM7455, EM7565.
• Fibocom L830-GL, L850-GL, L860-GL.
• Foxconn T77W595, T77W676, T77W968.

Не гарантируем совместимость с незаявленными моделями модемов. Ответственность и риски при использовании не рекомендованных модемов несёт пользователь.

Комплект адаптеров работает от одной sim-карты. SIM-карта может быть установлена либо в переходник VT-AD4-M.2, либо VT-UP v.2 + SIM.

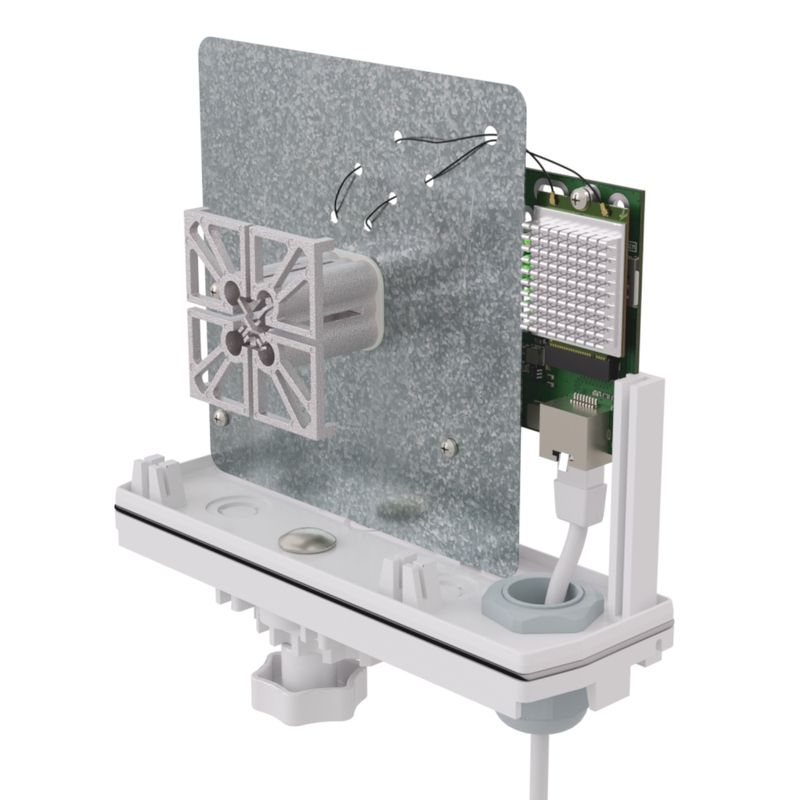

Идеально совместим с боксом VT-BOX9 и/или антеннами VT-BOOST-9 MIMO 2x2 и VT-BOOST-9 MIMO 4x4.
